Week-4: Deep Dive into CNN (Convolutional Neural Network) with TensorFlow

Halo, Vision Amarineers! 🚀 Siap-siap buat nyemplung ke dunia Convolutional Neural Networks (CNN) pake TensorFlow! Di minggu ke-4 ini, kita bakal ngulik cara kerja CNN, matematika di baliknya, dan bikin proyek klasifikasi gambar yang super keren pake dataset MNIST. cuss kita nyemplung bareng!

Apa Itu CNN?

CNN is like a superheronya neural network, khususnya buat ngolah data berbentuk grid, misalnya gambar. Bedanya sama Multi-Layer Perceptron (MLP), CNN pake lapisan konvolusi buat nangkap pola spasial, jadi cocok banget buat klasifikasi gambar, deteksi objek, dan banyak lagi.

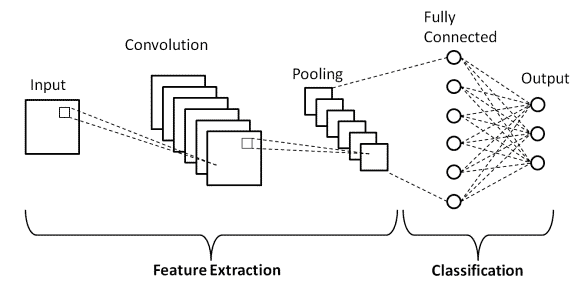

Komponen utama CNN:

• Lapisan Konvolusi: Pake filter buat nyari fitur kayak tepi, tekstur, atau pola.
• Lapisan Pooling: Nyusutin ukuran data tapi tetep simpen fitur penting (misalnya, max pooling).
• Lapisan Fully Connected: Gabungin semua fitur buat bikin prediksi akhir.
• Fungsi Aktivasi: Kasih sentuhan non-linear (contoh: ReLU).
• Dropout: Cegah overfitting dengan matiin neuron secara acak pas training.

Di modul ini, kita bakal bikin CNN buat klasifikasi angka tulis tangan (0–9) dari dataset MNIST. Siap-siap, ini bakal seru!

Matematika di Balik CNN

Ayo kita bongkar rahasia CNN pake sedikit pendekatan matematis! ✨

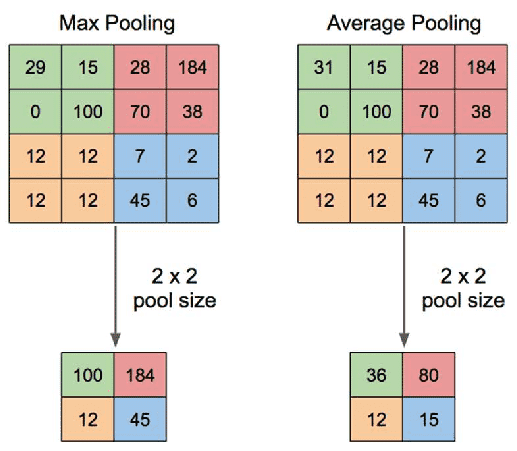

Operasi Pooling

Pooling mengurangi ukuran peta fitur tetapi tetap mempertahankan informasi penting. Untuk max pooling, kita mengambil nilai maksimum di area tertentu (misalnya, 2x2):

P(i,j) = max(S(i+m, j+n)) untuk m,n dalam region

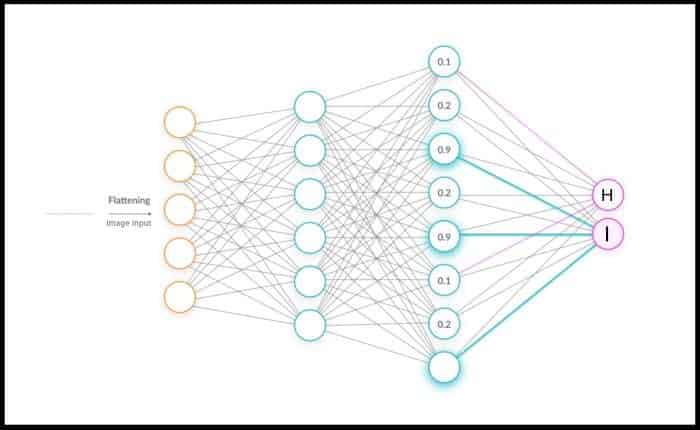

Lapisan Fully Connected

Setelah konvolusi dan pooling, fitur diratakan (flatten) dan dikirim ke lapisan fully connected, mirip seperti MLP:

Z = W * A + b

Penjelasan:

• W: Bobot
• A: Peta fitur yang telah diratakan
• b: Bias

Outputnya biasanya dilewatkan ke fungsi softmax untuk klasifikasi:

softmax(Z)_i = e^Z_i / Σ_j e^Z_j

Backpropagation di CNN

Pas training, error disebar ke belakang buat ngupdate bobot dan bias pake gradient descent. Gradien buat lapisan konvolusi dihitung pake chain rule, buat nyempurnain bobot filter biar loss-nya makin kecil.

Coding Asik dengan TensorFlow

Sekarang waktunya ngoding! Kita bakal bikin CNN pake TensorFlow buat klasifikasi angka MNIST. Biar seru, kita bakal pake kode interaktif, visualisasi! 🎉

Langkah 1: Impor Library

Pertama, kita impor library yang dibutuhin.

import tensorflow as tf
import numpy as np
import matplotlib.pyplot as plt
from tensorflow.keras import layers, models
%matplotlib inline

Langkah 2: Muat dan Siapin Dataset MNIST

Dataset MNIST punya 60,000 gambar training dan 10,000 gambar testing berupa angka tulis tangan (28x28 piksel).

# Muat dataset MNIST
(x_train, y_train), (x_test, y_test) = tf.keras.datasets.mnist.load_data()

# Normalisasi nilai piksel ke [0, 1]
x_train = x_train.astype('float32') / 255.0
x_test = x_test.astype('float32') / 255.0

# Ubah bentuk gambar biar ada dimensi channel (28, 28, 1)
x_train = x_train.reshape(-1, 28, 28, 1)
x_test = x_test.reshape(-1, 28, 28, 1)

# One-hot encoding untuk label
y_train = tf.keras.utils.to_categorical(y_train, 10)
y_test = tf.keras.utils.to_categorical(y_test, 10)

print(f"Bentuk data training: {x_train.shape}")
print(f"Bentuk data testing: {x_test.shape}")

Fun fact: Coba lihat beberapa angka dari MNIST biar tahu bentuk datanya!

plt.figure(figsize=(10, 5))
for i in range(6):
    plt.subplot(2, 3, i+1)
    plt.imshow(x_train[i].reshape(28, 28), cmap='gray')
    plt.title(f"Angka: {np.argmax(y_train[i])}")
    plt.axis('off')
plt.show()

Langkah 3: Bikin Model CNN

Kita bikin CNN sederhana dengan dua lapisan konvolusi, max pooling, dan lapisan fully connected.

def build_cnn_model():
    model = models.Sequential([
        # Lapisan Konvolusi Pertama
        layers.Conv2D(32, (3, 3), activation='relu', input_shape=(28, 28, 1)),
        layers.MaxPooling2D((2, 2)),

        # Lapisan Konvolusi Kedua
        layers.Conv2D(64, (3, 3), activation='relu'),
        layers.MaxPooling2D((2, 2)),

        # Ratakan dan Lapisan Fully Connected
        layers.Flatten(),
        layers.Dense(128, activation='relu'),
        layers.Dropout(0.5),  # Cegah overfitting
        layers.Dense(10, activation='softmax')  # 10 kelas buat angka 0-9
    ])
    return model

model = build_cnn_model()
model.summary()

Fun Fact: Lapisan Conv2D pake 32 filter buat nyari fitur kayak tepi, sedangkan MaxPooling2D bikin peta fitur jadi lebih kecil tapi tetep fokus ke pola penting!

Langkah 4: Kompilasi dan Latih Model

Kompilasi model pake optimizer, fungsi loss, dan metrik.

model.compile(optimizer='adam',
              loss='categorical_crossentropy',
              metrics=['accuracy'])

# Latih model
history = model.fit(x_train, y_train, epochs=10, batch_size=32,
                    validation_data=(x_test, y_test))

Langkah 5: Evaluasi dan Visualisasi Hasil

Cek performa model dan visualisasikan proses training-nya.

# Evaluasi model
test_loss, test_accuracy = model.evaluate(x_test, y_test)
print(f"Akurasi Testing: {test_accuracy:.4f}")

# Plot riwayat training
plt.figure(figsize=(12, 4))

plt.subplot(1, 2, 1)
plt.plot(history.history['accuracy'], label='Akurasi Training')
plt.plot(history.history['val_accuracy'], label='Akurasi Validasi')
plt.title('Akurasi Model')
plt.xlabel('Epoch')
plt.ylabel('Akurasi')
plt.legend()

plt.subplot(1, 2, 2)
plt.plot(history.history['loss'], label='Loss Training')
plt.plot(history.history['val_loss'], label='Loss Validasi')
plt.title('Loss Model')
plt.xlabel('Epoch')
plt.ylabel('Loss')
plt.legend()

plt.show()

Langkah 6: Bikin Prediksi

Sekarang kita prediksi beberapa angka dan lihat hasilnya!

def plot_predictions(images, true_labels, predictions, num_samples=6):
    plt.figure(figsize=(12, 6))
    for i in range(num_samples):
        plt.subplot(2, 3, i+1)
        plt.imshow(images[i].reshape(28, 28), cmap='gray')
        plt.title(f"Prediksi: {np.argmax(predictions[i])}, Asli: {np.argmax(true_labels[i])}")
        plt.axis('off')
    plt.show()

# Bikin prediksi
predictions = model.predict(x_test)
plot_predictions(x_test, y_test, predictions)

Penutup

Selamat, vision amarineers 🎉 Kamu udah bikin CNN dari nol pake TensorFlow dan berhasil klasifikasi angka tulis tangan. Kamu juga udah paham matematika di balik konvolusi, pooling, dan backpropagation. Terus eksperimen, ya—coba tambah filter, lapisan, atau main sama dataset lain kayak CIFAR-10! Nahh mungkin cukup sampe disini aja buat week kali ini pabila bingung bisa tanyain digrup or u can get in touch with me: https://wildanaziz.vercel.app/

🚀 Next Week: Kita bakal nyemplung ke Roboflow, Introduction to YOLO & CUDA Installation. Stay tuned! Roboflow, Introduction to YOLO & CUDA Installation
