Week-3: Introduction to NN (Neural Network)

Pada Week 3 ini kita akan mengulik dalam-dalam bersama terkait Neural Network. Dimana kita akan membahas secara perhitungan matematis dan implementasi dari Neural Network menggunakan pendekatan coding. So, buat para vision amarineers cuss kita ulik.

Neural Network (NN) atau jaringan syaraf tiruan adalah model komputasi yang terinspirasi dari cara kerja otak manusia. NN terdiri dari unit-unit pemrosesan sederhana yang disebut neuron, yang saling terhubung untuk memproses informasi dan mempelajari pola dari data. NN banyak digunakan dalam berbagai aplikasi AI, seperti pengenalan gambar, pemrosesan bahasa alami, dan prediksi.

Multi-Layer Perceptron (MLP) adalah salah satu jenis Neural Network yang paling dasar dan termasuk dalam kategori feedforward neural network. MLP terdiri dari beberapa lapisan (layers) neuron yaitu: Input Layer: Lapisan pertama yang menerima data masukan (fitur). Hidden Layer: Lapisan tengah (bisa lebih dari satu) yang memproses informasi melalui kombinasi bobot, bias, dan fungsi aktivasi (misalnya, ReLU, sigmoid, atau tanh). Lapisan ini bertanggung jawab untuk menangkap pola kompleks dalam data. Output Layer: Lapisan terakhir yang menghasilkan keluaran, seperti klasifikasi atau prediksi numerik.

Math Section

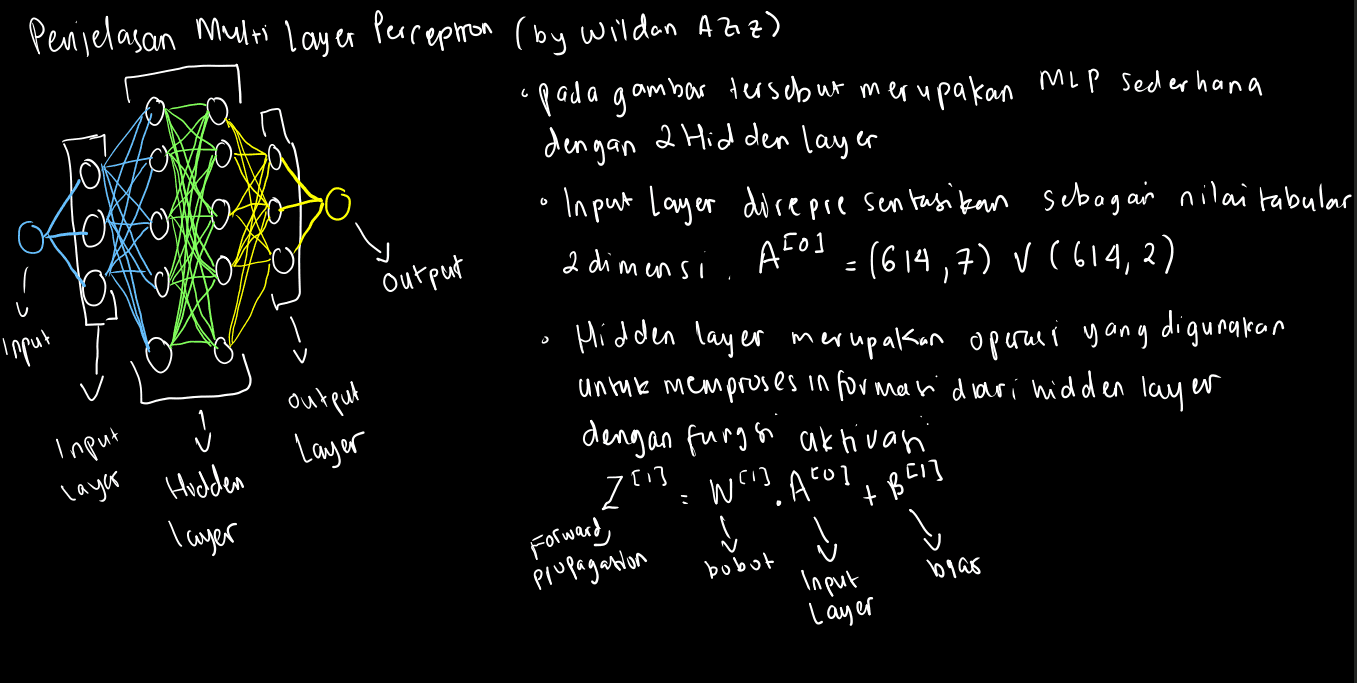

Berdasarkan figure diatas dapat diketahui bahwa terdiri atas input layer, 2 hidden layer dan output layer. Input layer direpresentasikan sebagai variable A[0] yang menampung shape 2 dimensi Hidden Layer sendiri bertugas dalam memproses informasi dari input layer melalui weight, bias dan fungsi aktivasi. Fungsi aktivasi yang digunakan pada gambar tersebut yakni ReLU Penjelasan Hidden Layer secara matematis.

Persamaan untuk Forward Propagation (hidden layer pertama):

Z^[1] = W^[1] * A^[0] + b^[1]

Penjelasan:

• Z: Forward Propagation (hidden layer pertama)
• W: Weight (bobot)
• A^[0]: Input (apabila A^[1] adalah hidden layer)
• b: Bias

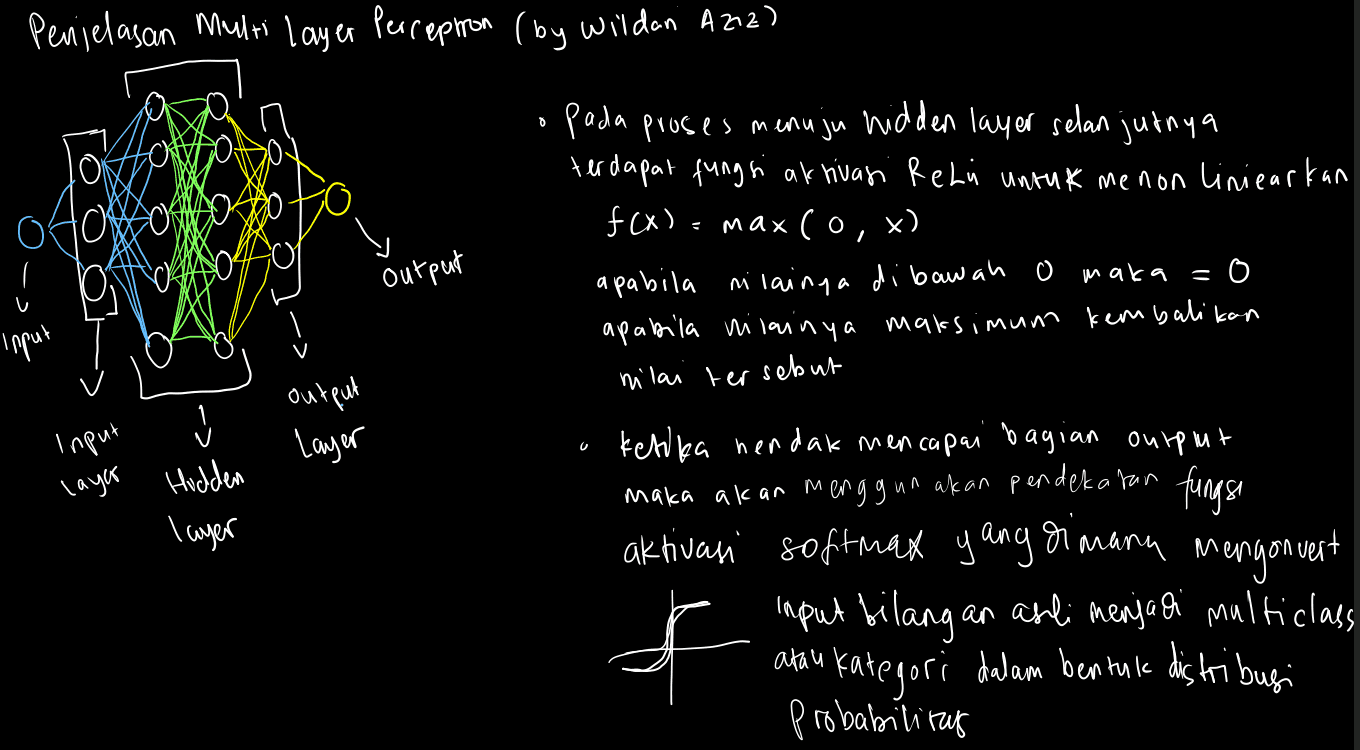

Selanjutnya pada figure tersebut pada proses menuju hidden layer dari hidden layer pertama menuju hidden layer kedua terdapat fungsi aktivasi RELu. RELu akan mengembalikan nilai 0 ketika suatu nilai berada dibawah 0 dan akan mengembalikan nilai maksimal apabila lebih dari 0 Menuju pada Output layer akan disederhanakan menggunakan fungsi aktivasi softmax dimana mengubah input bilangan asli menjadi distribusi probabilitas.

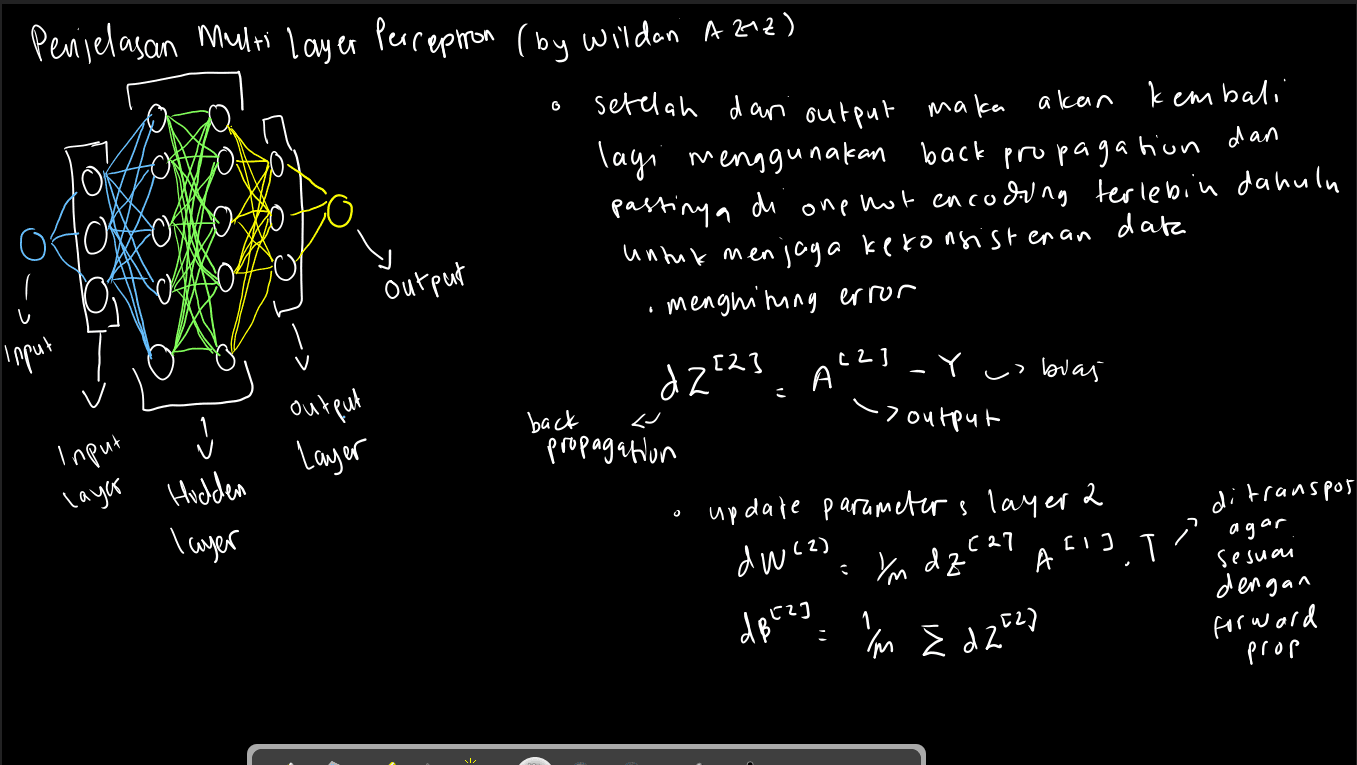

Setelah melakukan proses Forward Propagation yang dimana bermula dari input -> hidden layer + fungsi aktivasi -> hidden layer + fungsi aktivasi -> output layer. Selanjutnya akan dilakukan Backward Propagation dimana proses ini bertujuan untuk memproses error dan memperbaiki bobot dan bias. Ketika berada di output layer menuju hidden layer pastinya akan dilakukan one hot encoding terlebih dahulu. One hot encoding adalah teknik untuk mengubah label kategorikal menjadi representasi numerik yang lebih mudah untuk diolah oleh neural network. Tujuan dari one hot encoding juga untuk menjaga kekonsistenan data.

Proses menghitung eror:

dZ^[2] = A^[2] - Y

Penjelasan:

• dZ^[2]: merupakan variable untuk melakukan perhitungan error dan backpropagation
• A^[2]: output layer
• Y: merupakan bias dari output layer

Update parameter untuk layer 2:

dW^[2] = 1/m * dZ^[2] * A^[1] . T

Penjelasan:

• dW^[2]: merupakan variable bobot untuk melakukan turunan dan backpropagation
• A^[1]: hidden layer pertama
• T: merupakan transpose agar sesuai dengan bentuk matriks

dB^[2] = 1/m * Σ dZ^[2]

Penjelasan:

• dB^[2]: merupakan variable bias untuk melakukan turunan dan backpropagation
• dZ^[2]: merupakan variable error untuk melakukan perhitungan eror pada layer 2 dan backpropagation
• m: jumlah data
• Σ: merupakan operasi penjumlahan

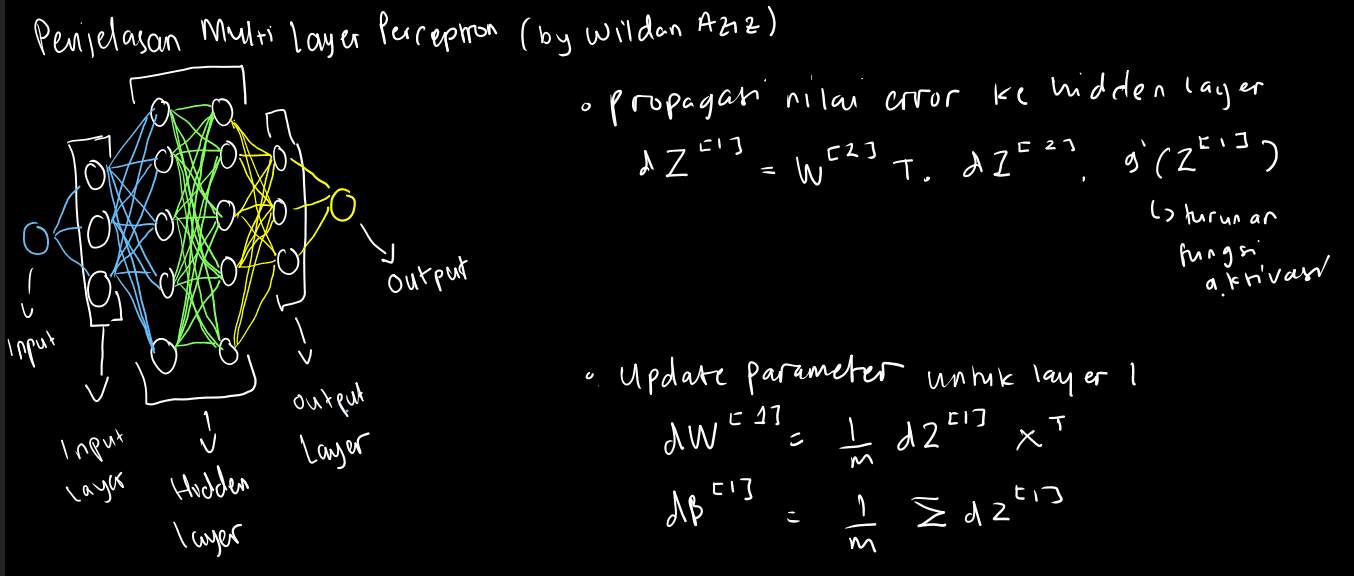

Propagasi nilai error ke hidden layer pertama:

dZ^[1] = W^[2] . T * dZ^[2] . g'(Z^[1])

Penjelasan:

• dZ^[1]: merupakan variable error untuk melakukan perhitungan eror pada hidden layer pertama dan backpropagation
• W^[2]: bobot dari hidden layer kedua ke hidden layer pertama
• T: merupakan transpose agar sesuai dengan bentuk matriks
• dZ^[2]: merupakan variable error untuk melakukan perhitungan eror pada hidden layer kedua dan backpropagation
• g'(Z^[1]): merupakan fungsi aktivasi dari hidden layer pertama

Update parameter untuk layer 1:

dW^[1] = 1/m * dZ^[2] * A^[0] . T

Penjelasan:

• dW^[1]: merupakan variable untuk melakukan perhitungan error dan backpropagation
• A^[0]: input layer
• T: merupakan transpose agar sesuai dengan bentuk matriks

dB^[1] = 1/m * Σ dZ^[2]

Penjelasan:

• dB^[1]: merupakan variable bias untuk melakukan turunan dan backpropagation
• dZ^[2]: merupakan variable error untuk melakukan perhitungan eror pada layer 2 dan backpropagation
• m: jumlah data
• Σ: merupakan operasi

Coding Section with Python

Langkah pertama yang perlu dilakukan yakni mengimpor library yang dibutuhkan. Disini kita akan membuat from scratch bermodalkan numpy saja

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

Langkah kedua impor datasetnya pastikan dalam bentuk .csv agar memudahkan dalam proses pengolahan data numerik

data = pd.read_csv('dataset.csv')
data.head()

langkah ketiga kita ubah variable data yakni "dataset.csv" menjadi numpy array, dan pisahkan menjadi variable m dan n menjadi shape yang mana akan pembagian nantinya pada data feature dan label

data = np.array(data)
data = np.array(data)
m, n = data.shape
np.random.shuffle(data)

data_features = data[0:1000].T
Y_features = data_features[0]
X_features = data_features[1:n]
X_features = X_features / 255

data_labels = data[1000:m].T
Y_train = data_labels[0]
X_train = data_labels[1:n]
X_train = X_train / 255

Langkah keempat yakni membuat seluruh fungsi yang dibutuhkan pada MLP dengan membuat fungsi init_params terlebih dahulu

def init_params():
    """
    Initialize the parameters of the neural network.
    W1: weights for the first layer
    b1: biases for the first layer
    W2: weights for the second layer
    b2: biases for the second layer
    """

    # W1: 10x784, b1: 10x1
    # 10 neurons in the first layer, 784 inputs (28x28 images)
    W1 = np.random.rand(10, 784) - 0.5
    # W2: 10x10, b2: 10x1
    # 10 neurons in the second layer (output layer)
    b1 = np.random.rand(10, 1) - 0.5
    W2 = np.random.rand(10, 10) - 0.5
    b2 = np.random.rand(10, 1) - 0.5
    return W1, b1, W2, b2

Langkah kelima yakni membuat fungsi sigmoid dan RELU

def ReLU(Z):
    """
    ReLU activation function
    Z: input to the activation function
    Returns the activated output
    """
    return np.maximum(Z, 0)

def softmax(Z):
    """
    Softmax activation function
    Z: input to the activation function
    Returns the activated output
    """
    A = np.exp(Z) / sum(np.exp(Z))
    return A

Langkah keenam yakni membuat fungsi forward propagation

def forward_propagation(X, W1, b1, W2, b2):
    """
    Forward propagation
    X: input data
    W1: weights for the first layer
    b1: biases for the first layer
    W2: weights for the second layer
    b2: biases for the second layer
    Returns the output of the second layer
    """
    Z1 = W1.T.dot(X) + b1
    A1 = ReLU(Z1)
    Z2 = W2.T.dot(A1) + b2
    A2 = softmax(Z2)
    return Z1, A1, Z2, A2

Langkah ketujuh jangan lupa untuk membuat derivative_relu dan one hot

def ReLU_deriv(Z):
    return Z > 0

def one_hot(Y):
    """
    Convert labels to one-hot encoding
    Y: labels
    Returns one-hot encoded labels
    """
    one_hot_Y = np.zeros((Y.size, Y.max() + 1))
    one_hot_Y[np.arange(Y.size), Y] = 1
    one_hot_Y = one_hot_Y.T
    return one_hot_Y

Langkah kedelapan yakni membuat fungsi backward propagation

def backward_propagation(Z1, A1, Z2, A2, W1, W2, X, Y):
    """
    Backward propagation
    Z1: output of the first layer
    A1: activated output of the first layer
    Z2: output of the second layer
    A2: activated output of the second layer
    W1: weights for the first layer
    W2: weights for the second layer
    X: input data
    Y: labels
    Returns the gradients of the weights and biases
    """
    m = X.shape[1]
    one_hot_Y = one_hot(Y)
    dZ2 = A2 - one_hot_Y
    dW2 = 1 / m * dZ2.dot(A1.T)
    db2 = 1 / m * np.sum(dZ2, axis=1, keepdims=True)
    dZ1 = W2.dot(dZ2) * ReLU_deriv(Z1)
    dW1 = 1 / m * dZ1.dot(X.T)
    db1 = 1 / m * np.sum(dZ1, axis=1, keepdims=True)
    return dW1, db1, dW2, db2

Langkah kesembilan yakni membuat fungsi update_params

def update_params(W1, b1, W2, b2, dW1, db1, dW2, db2, alpha):
    """
    Update the parameters
    W1: weights for the first layer
    b1: biases for the first layer
    W2: weights for the second layer
    b2: biases for the second layer
    dW1: gradient of the weights for the first layer
    db1: gradient of the biases for the first layer
    dW2: gradient of the weights for the second layer
    db2: gradient of the biases for the second layer
    alpha: learning rate
    Returns the updated parameters
    """
    W1 = W1 - alpha * dW1
    b1 = b1 - alpha * db1
    W2 = W2 - alpha * dW2
    b2 = b2 - alpha * db2
    return W1, b1, W2, b2

Langkah kesepuluh yakni membuat fungsi accuracy

def get_predictions(A2):
    return np.argmax(A2, 0)

def accuracy(Y, Y_pred):
    """
    Calculate the accuracy
    Y: true labels
    Y_pred: predicted labels
    Returns the accuracy
    """
    print(predictions, Y)
    return np.sum(Y == Y_pred) / Y.size

langkah kesebelas yakni membuat fungsi gradient_descent

def gradient_descent(X, Y, alpha, iterations):
    """
    Gradient descent algorithm to train the neural network
    X: input data
    Y: labels
    alpha: learning rate
    iterations: number of iterations
    Returns the trained weights and biases
    """
    W1, b1, W2, b2 = init_params()
    for i in range(iterations):
        Z1, A1, Z2, A2 = forward_prop(W1, b1, W2, b2, X)
        dW1, db1, dW2, db2 = backward_prop(Z1, A1, Z2, A2, W1, W2, X, Y)
        W1, b1, W2, b2 = update_params(W1, b1, W2, b2, dW1, db1, dW2, db2, alpha)
        if i % 10 == 0:
            print("Iteration: ", i)
            predictions = get_predictions(A2)
            print(get_accuracy(predictions, Y))
    return W1, b1, W2, b2

Langkah kedua belas yakni menerapkan variable W1, b1, W2, b2 pada fungsi gradient_descent

W1, b1, W2, b2 = gradient_descent(X_train, Y_train, 0.1, 500)

Langkah ketiga belas membuat fungsi prediksi

def make_prediction(X, W1, b1, W2, b2):
    """
    Make predictions using the trained neural network.

    Parameters:
    W1 (numpy.ndarray): Weights for layer 1
    b1 (numpy.ndarray): Biases for layer 1
    W2 (numpy.ndarray): Weights for layer 2
    b2 (numpy.ndarray): Biases for layer 2
    X (numpy.ndarray): Input data

    Returns:
    numpy.ndarray: Predicted labels
    """
    _, _, _, A2 = forward_prop(W1, b1, W2, b2, X)
    return get_predictions(A2)

def test_prediction(index, W1, b1, W2, b2):
    """
    Test the predictions of the neural network.

    Parameters:
    W1 (numpy.ndarray): Weights for layer 1
    b1 (numpy.ndarray): Biases for layer 1
    W2 (numpy.ndarray): Weights for layer 2
    b2 (numpy.ndarray): Biases for layer 2
    X (numpy.ndarray): Input data
    Y (numpy.ndarray): True labels

    Returns:
    float: Accuracy of the predictions
    """
    images = X_train[:, index, None]
    predictions = make_prediction(X_train[:, index, None], W1, b1, W2, b2)
    labels = Y_train[index]

    images = images.reshape((28, 28)) * 255
    accuracy = get_accuracy(predictions, labels)
    plt.title(f"Predicted: {predictions}, Actual: {labels}" f"Accuracy: {accuracy}")
    plt.imshow(images, cmap='gray')

langkah terakhir memanggil fungsi prediksi

test_prediction(784, W1, b1, W2, b2)

Contoh Output untuk Hasil Training dan prediksi

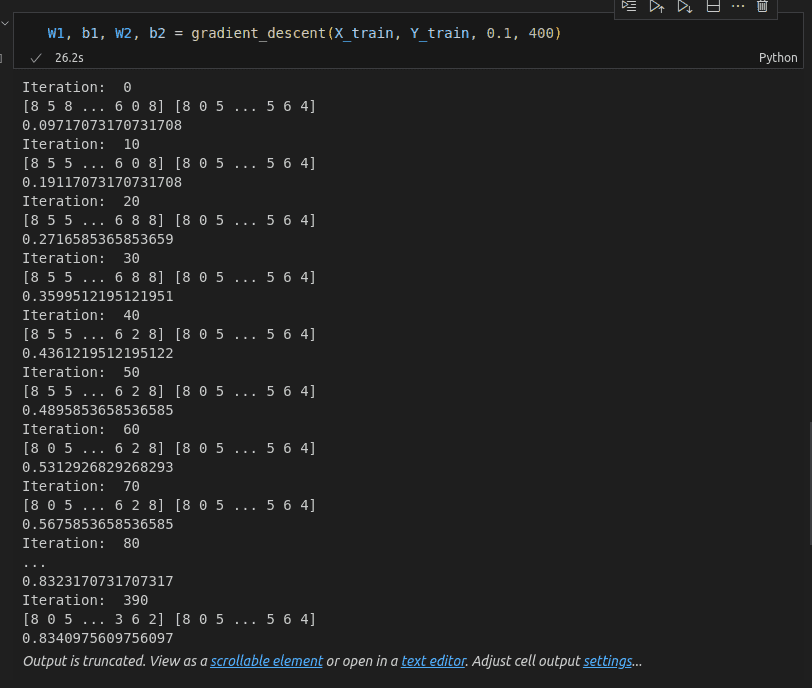

Training:

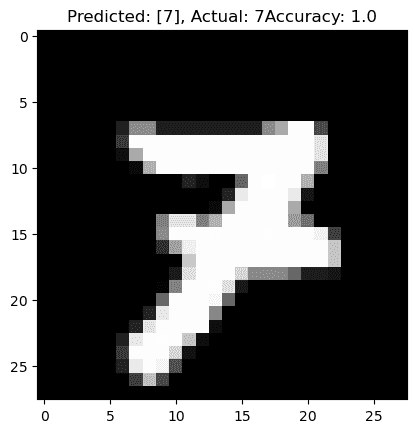

Prediksi:

Akhirnya, kita telah mengulik dalam-dalam tentang Neural Network dan implementasinya menggunakan pendekatan coding. Nahh mungkin cukup sampe disini aja buat week kali ini pabila bingung bisa tanyain digrup or u can get in touch with me: https://wildanaziz.vercel.app/

🚀 Selamat belajar! Week berikutnya kita akan mulai eksplorasi Deep Dive into CNN with tensorflow!
